HPL LEMARK EG для вентилируемых фасадов в России

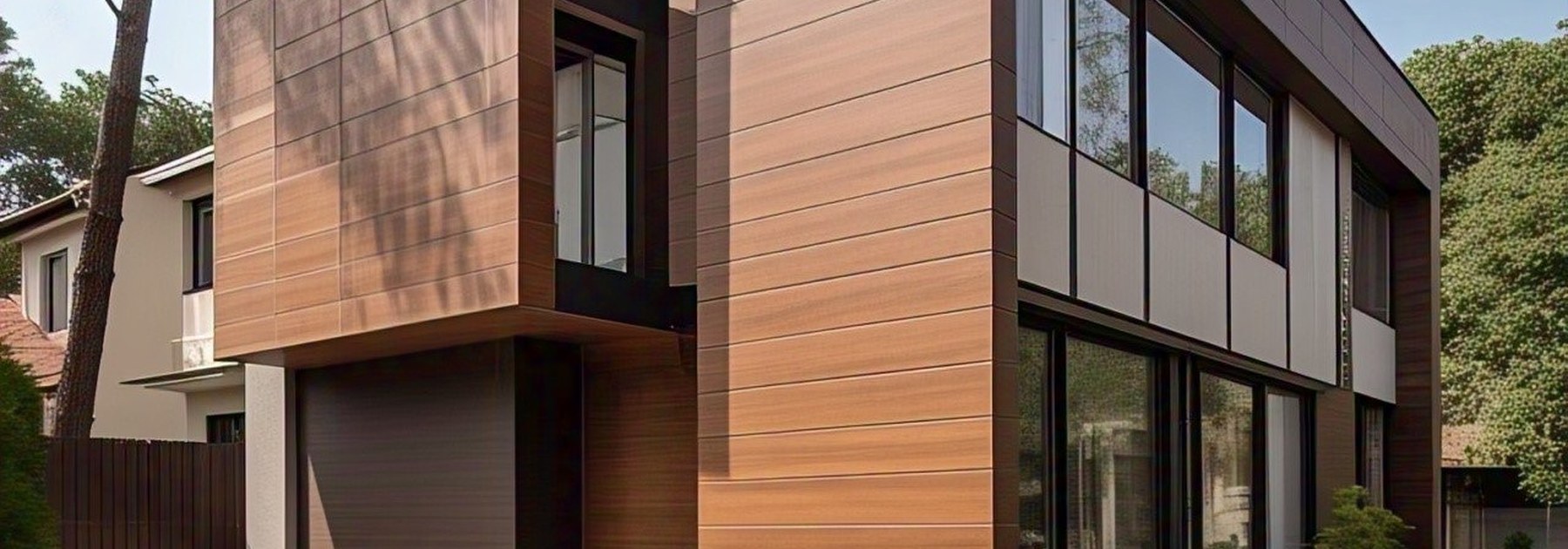

Навесной вентилируемый фасад — практичное решение для жилых кварталов, офисных центров, школ и торговых зданий по всей России: между теплоизоляцией и облицовкой сохраняется воздушный зазор, который выводит влагу наружу и сглаживает перепады температуры стены. Панель HPL LEMARK в такой системе выдерживает солнечное излучение, град, химические реагенты и диапазон от −50 до +60 °C, не выцветая и не теряя форму. Наша компания проектирует НВФ, поставляет панели вместе с подсистемой REVENTAL и крепежом GRAF, а также ведёт сопровождение монтажных работ.

Дальше на странице: какие серии HPL применяются на фасаде, в чём его отличие от керамогранита и фиброцемента, как подбирается подсистема с учётом регионального климата и как оформить заказ материала с раскроем.

Материалы для облицовки фасада

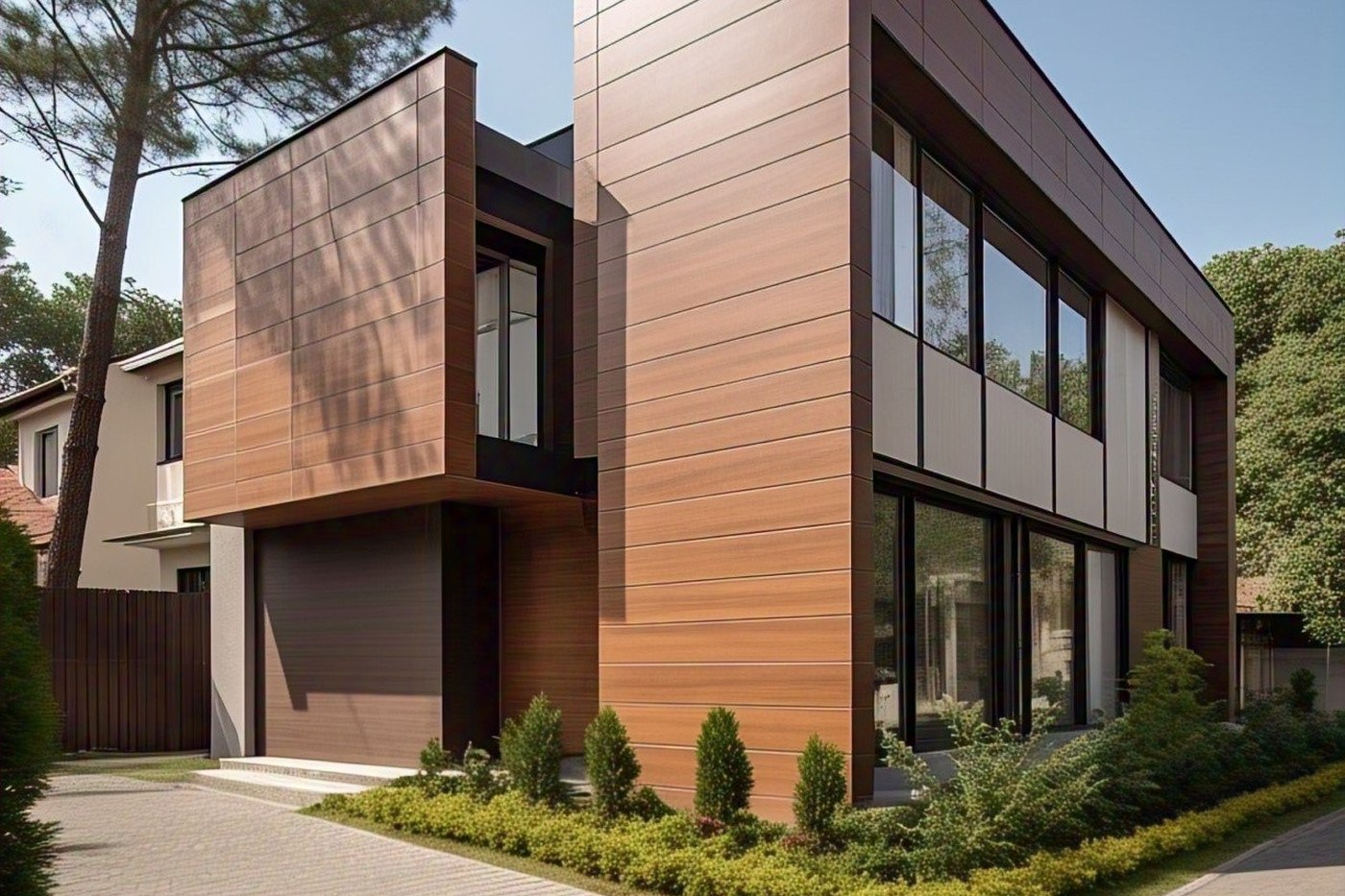

HPL LEMARK EG для фасада

толщина 6–12 мм, защита от УФ, применяется для НВФ и цоколя

HPL LEMARK FR — трудногорючий

класс КМ-1 для зданий с массовым пребыванием людей

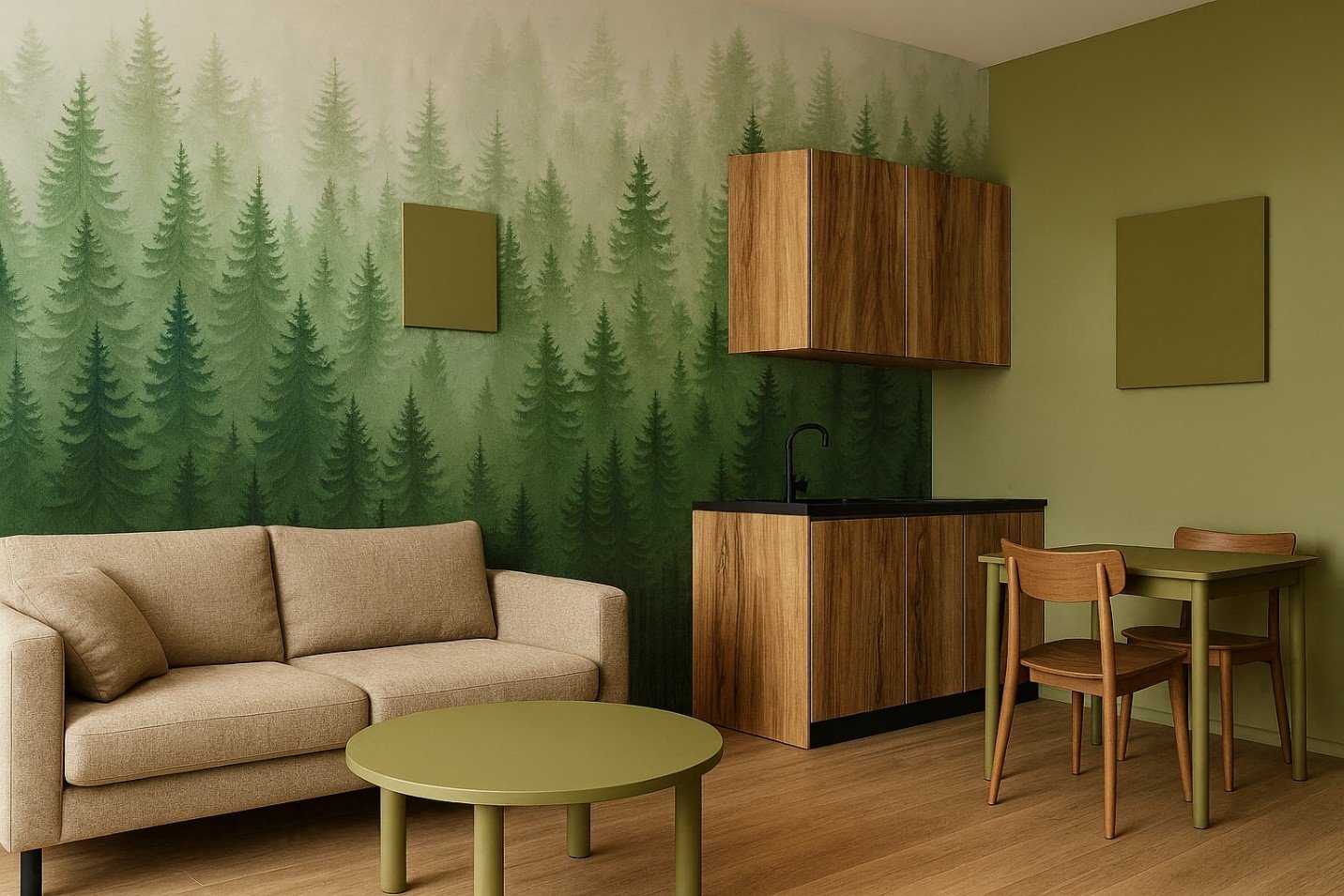

Цифровая печать декора

изображения и муралы на фасадной поверхности

Раскрой и фрезеровка кассет

элементы по карте раскроя, отверстия под крепёж выполняются на заводе

За что ценят HPL на фасаде

• Сохраняет цвет и форму. В серии EG установлен УФ-стабилизированный защитный слой, поэтому оттенок не меняется годами даже на солнечной стороне здания.
• Малый вес. Панель толщиной 8 мм весит около 11 кг/м² — это в 2–3 раза меньше, чем у керамогранита. За счёт этого упрощается подсистема, снижается нагрузка на стену и падает стоимость монтажа с логистикой.
• Устойчив к вандализму. На цоколях и нижних этажах не остаётся сколов от ударов, царапин и граффити; поверхность очищается обычными моющими средствами.
• Не боится влаги и низких температур. Лист практически не впитывает воду, а циклы заморозки и оттаивания не приводят к расслоению материала.
• Допускает сложные формы раскроя. Доступны скругления, перфорация, фигурный рез и фрезерованные узоры — фасад получает динамичный рисунок, а не выглядит однотипной плиткой.
• Более 250 декоров. Дерево, камень, бетон, металлик, однотонные варианты — каталог декоров. Есть двусторонний декор для козырьков и ограждений.

Чем HPL отличается от других фасадных материалов

Как рассчитывается фасад под климатические условия России

На выбор шага кронштейнов, толщины панели и способа крепления влияют ветровые нагрузки побережья Балтики и высотных кварталов, интенсивное солнце Краснодарского края и Крыма, морозы Урала и Сибири. Наши инженеры делают расчёт узлов НВФ, подбирают толщину HPL (как правило, 8 мм при шаге направляющих 600 мм и 10–12 мм при увеличенном шаге), прорабатывают примыкания к оконным проёмам и цоколю, выпускают спецификацию на панели, подсистему REVENTAL и анкеры GRAF. По запросу готовим BIM-модель и чертежи КМД.

На что обратить внимание при монтаже

• Между утеплителем и облицовкой оставляют вентиляционный зазор 20–40 мм, поверх утеплителя укладывают паропроницаемую мембрану.
• Отверстия под крепёж сверлят с запасом на температурное расширение материала (~2,5 мм на 1 м).
• Радиус внутренних углов выреза — не менее 6 мм.
• Перед монтажом листы выдерживают на объекте не менее 7 дней в горизонтальном положении.
• Крепление выполняется открыто заклёпками в цвет панели либо скрыто — на клей или анкер для листов от 8 мм.

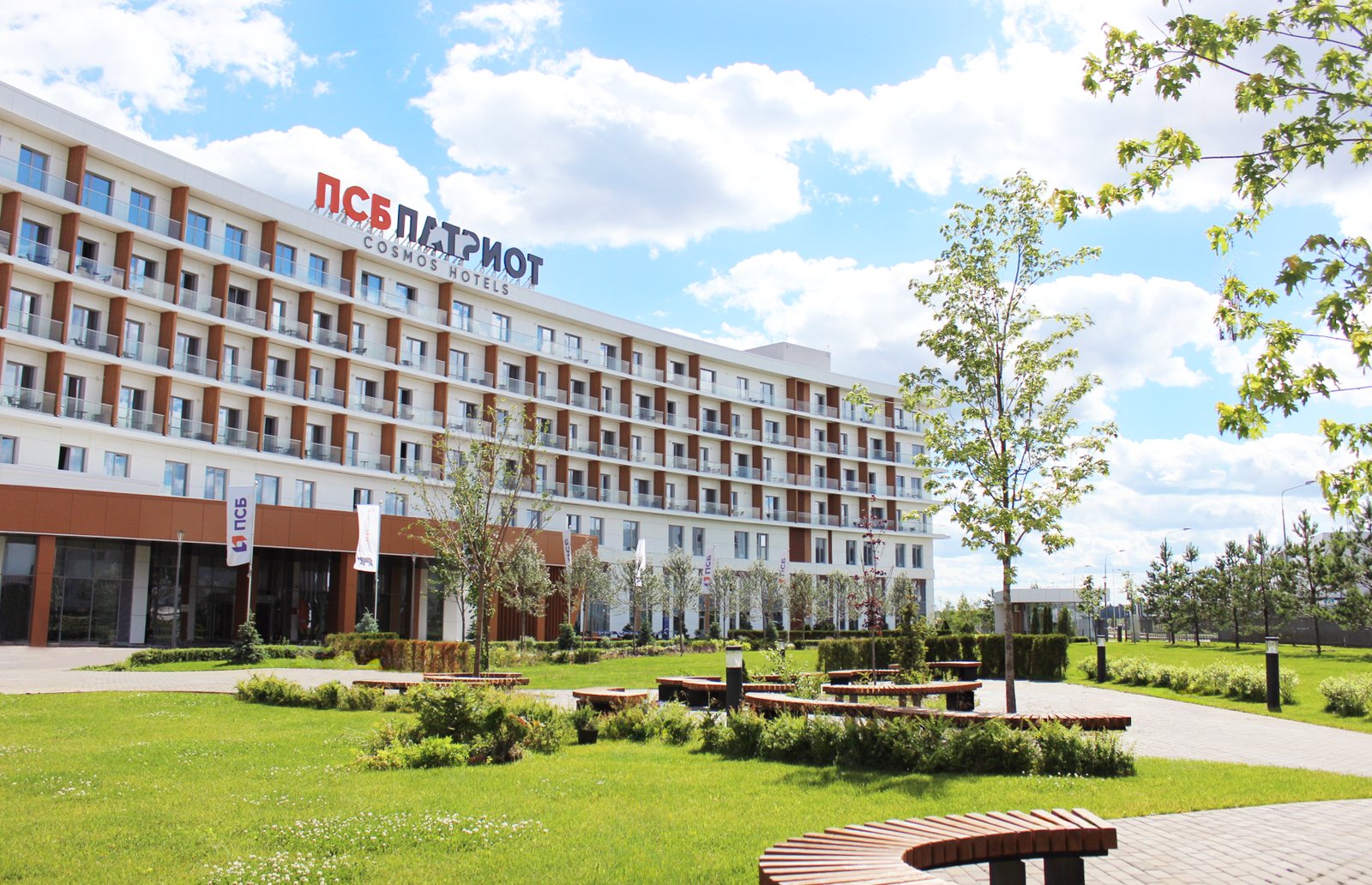

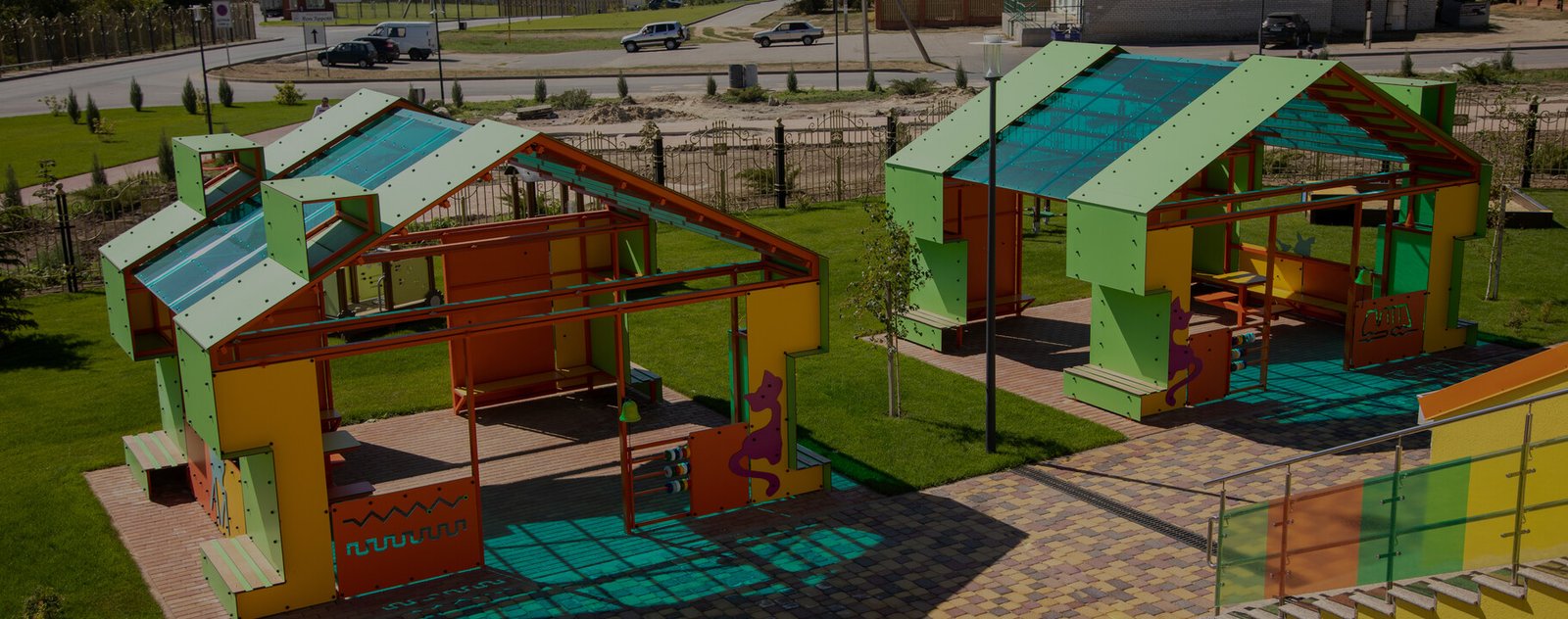

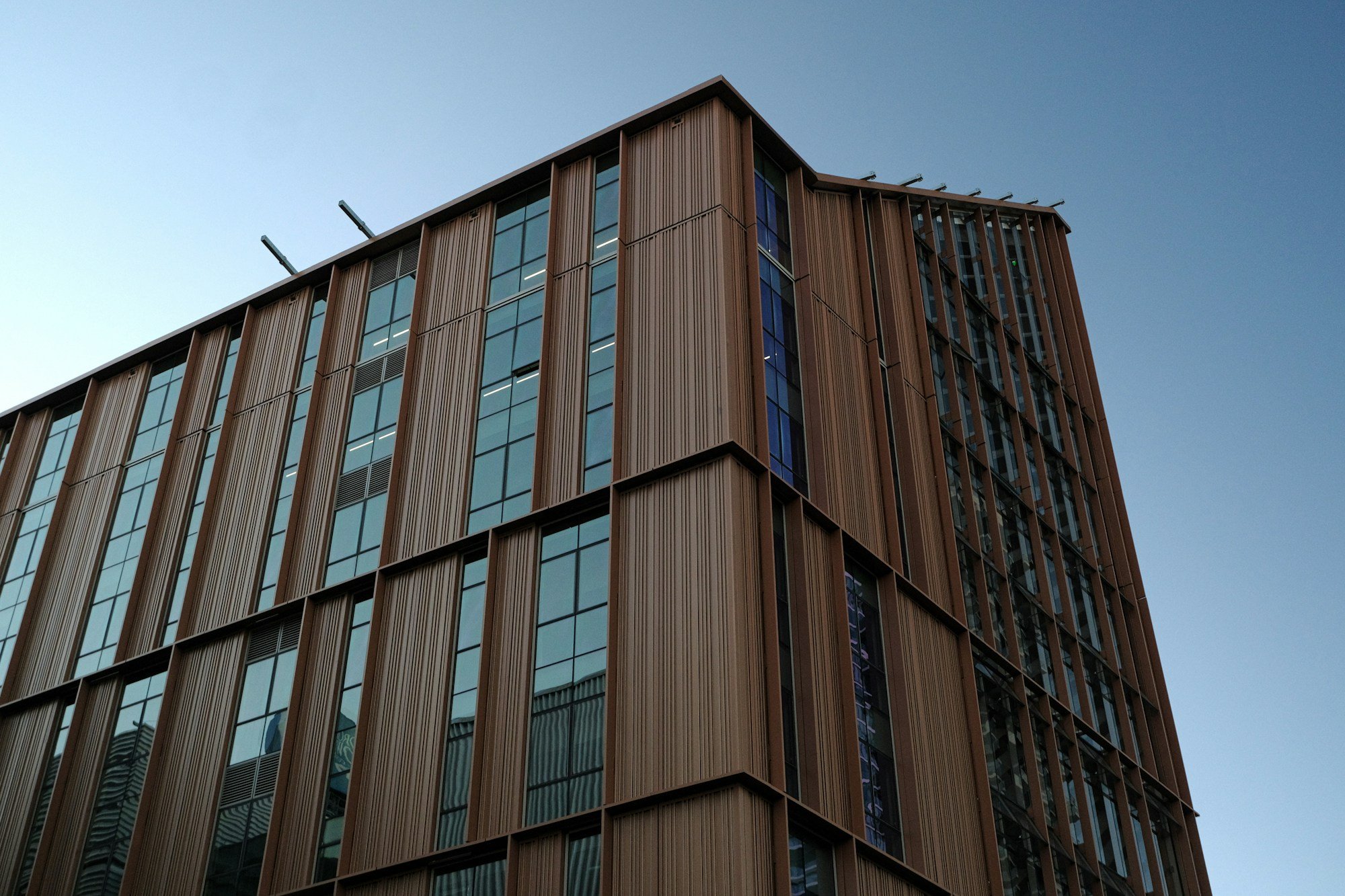

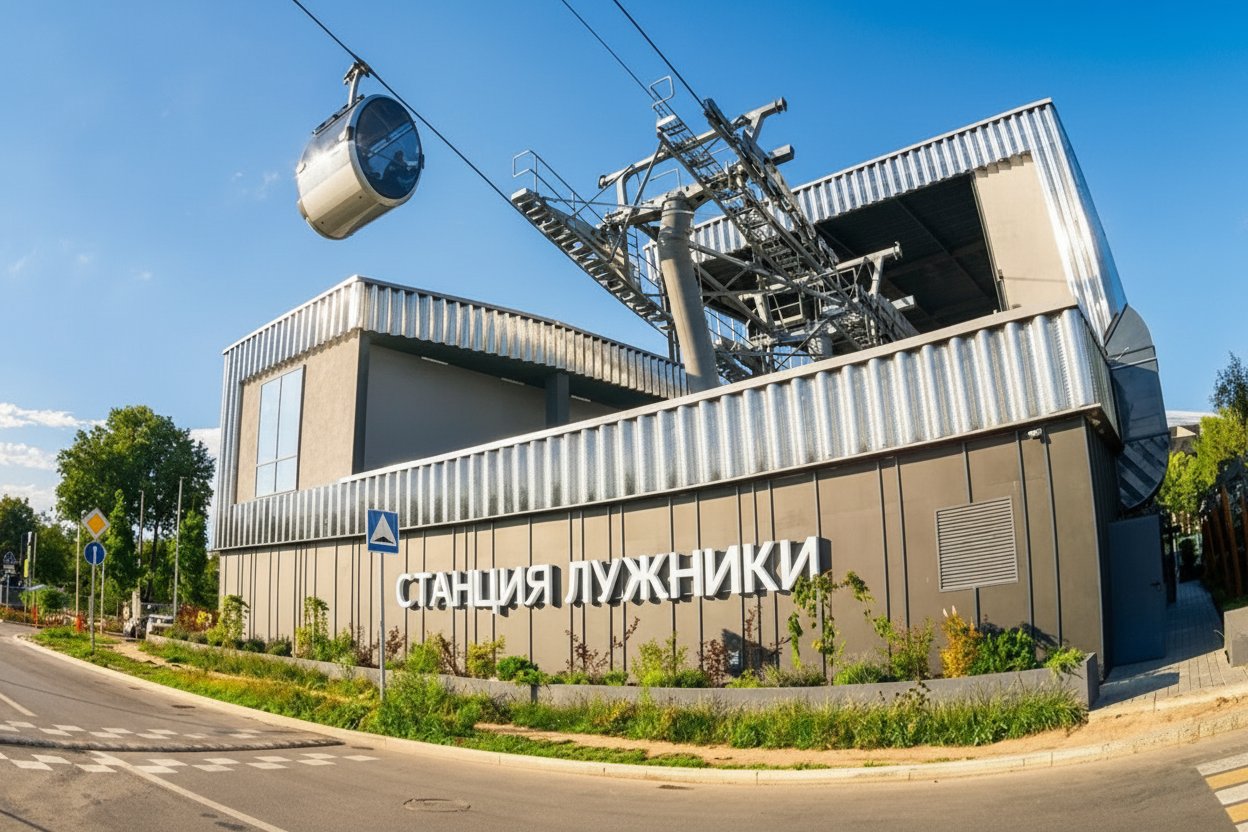

Реализованные проекты

Порядок заказа фасада из HPL

• Присылаете нам фасадные чертежи, развёртки либо площадь и этажность здания.
• Получаете расчёт узлов, спецификацию на панели, подсистему, крепёж и карту раскроя.
• Утверждаете декор по физическим образцам, которые мы высылаем.
• Производство занимает 14 дней, далее — доставка на объект, шеф-монтаж и авторский надзор.

Из чего состоит вентилируемый фасад с HPL

Навесной вентилируемый фасад собирается из нескольких слоёв: несущей стены, утеплителя с ветрозащитной мембраной, вентиляционного зазора 20–40 мм и облицовки на подсистеме из кронштейнов и направляющих. Зазор действует как вытяжной канал — нагретый воздух поднимается вверх и уносит влагу из утеплителя, благодаря чему стена остаётся сухой в любой сезон. Облицовка принимает на себя солнце, ветер и осадки и одновременно задаёт внешний облик здания. Среди ударопрочных облицовок HPL-панель LEMARK — самая лёгкая: 11 кг/м² при толщине 8 мм против 25 кг/м² у керамогранита, поэтому нагрузка на кронштейны и стену ниже, а работа на высоте — проще.

Из чего состоит система поставки

Серии HPL, применяемые снаружи здания

• EG — фасадная серия — базовый материал для НВФ: оверлей с УФ-стабилизацией, защита с двух сторон, толщина 6–12 мм.
• EG в исполнении FR — трудногорючий вариант фасадной серии для многоэтажных жилых и общественных зданий, где к фасадной системе предъявляются требования по пожарной опасности.
• Компакт EG для малых архитектурных форм и входных зон — толщина 10–20 мм, применяется для козырьков, ограждений и скамей у входа.
• EG с цифровой печатью — изображения и графика на фасаде под защитным покрытием.

Оформление фасада из HPL

• Декоры — свыше 250 вариантов: дерево подходит для «тёплых» фасадов ЖК и детских учреждений, камень и бетон — для бизнес-центров, однотонные — для школ, торговых объектов и акцентов, металлик — для вставок.
• Кассеты — форматы от 300 × 600 до 1300 × 3050 мм; сочетание форматов создаёт рисунок фасада без дополнительных затрат.
• Швы — открытый шов 6–8 мм остаётся стандартом НВФ; цвет подсистемы за швом подбирают в тон панели или контрастным.
• Перфорация и фрезеровка — декоративные экраны, солнцезащитные ламели, узор на глухих участках стены.
• Сочетания материалов — HPL совмещают с алюминием Gravis и плиткой Leonardo Stone на одной подсистеме REVENTAL.

Как проходит проект фасада

• Данные для расчёта — архитектурные развёртки фасадов, конструкция стен, регион и высотность здания.
• Расчёт узлов — ветровая и сейсмическая нагрузка, шаг кронштейнов и направляющих, толщина HPL, примыкания к окнам, цоколю и парапету.
• Спецификация — ведомость материалов и карта раскроя с минимальным отходом, перечень доборных элементов.
• Согласование — физические образцы декоров и тиснений передаются заказчику и архитектору на утверждение.
• Изготовление и отгрузка — 14 дней на производство, доставка на объект партиями согласно графику монтажа.
• Монтажные работы — инструктаж монтажной бригады, шеф-монтаж на ключевых узлах, авторский надзор, приёмка результата.

Что приводит к переделкам

• Подсистему считают «по аналогии», без учёта ветрового района, — в результате крепёж вырывает, а панели деформируются.
• В отверстиях не оставлен зазор на расширение — уже первой зимой появляются коробление и трещины у крепежа.
• Вентиляционный зазор перекрыт — утеплитель отсыревает, стена промерзает, появляется грибок.
• Использован крепёж из обычной стали — через сезон на фасаде проступают ржавые потёки.
• Панели монтируют без акклиматизации «с колёс» — после первого прогрева швы расходятся неравномерно.
• Защитную плёнку не снимают месяцами, она находится под солнцем — клеевой след потом трудно вывести.

Что входит в стоимость

В стоимость фасада из HPL входят панели, подсистема, утеплитель, крепёж и монтажные работы. В расчёте на весь срок эксплуатации HPL обходится выгоднее керамогранита за счёт облегчённой подсистемы, меньших трудозатрат при работе на высоте и отсутствия расходов на обслуживание, а фиброцемент и композит проигрывают за счёт необходимости перекраски и ремонта. Расчёт по конкретному объекту делаем после получения фасадных чертежей — спецификацию и коммерческое предложение готовим за несколько рабочих дней.

Отгрузка по России

ООО «Дилэнд» — партнёр завода LEMARK в России со статусом сертифицированного дилера; работаем с юридическими лицами по договору поставки, включая проектные и производственные объёмы. Отгружаем со склада завода в Солнечногорске (Московская область) в Москву, Санкт-Петербург, Казань, Екатеринбург и в другие регионы страны; изготовление партии занимает 14 дней, складские позиции отгружаются быстрее. Минимальный заказ: тонколистовой пластик 0,6–3 мм — от 10 листов одного декора, компакт от 4 мм — от 1 листа. Подсказываем декор, толщину и серию, готовим карту раскроя, высылаем физические образцы и заводские сертификаты для проектной документации. Стоимость определяется по спецификации — пришлите чертёж, площадь объекта или перечень позиций.
