Наборный алюминиевый карниз Alucom
Наборный алюминиевый карниз Alucom — карниз здания, который собирают из экструдированных профилей серии COR прямо на фасаде. Для проектировщика HPL-фасада это удобный вариант: венчающий и межэтажный карниз решаются одной системой на той же подсистеме, что и облицовка панелями LEMARK, без мокрых процессов и без тяжёлых готовых секций. Форму задаёт эскиз архитектора или один из 28 типовых вариантов.
ООО «Дилэнд» — сертифицированный партнёр ЛЕМАРК. Мы комплектуем фасады из HPL и помогаем заложить карниз в проект ещё на стадии узлов: подобрать вариант по высоте здания, согласовать цвет с облицовкой и посчитать комплект. Ниже — как это делается: что даёт карниз на фасаде, чем алюминий отличается от пенопласта и СФБ, как устроены профили, какие бывают варианты и что прислать для расчёта.
Какой карниз нужен фасаду жилого дома
Карниз — выступающий горизонтальный элемент фасада. Он отводит воду и снег от стены, закрывает верх облицовки и стык с кровлей, делит фасад на ярусы и даёт тень, из-за которой плоскость читается объёмной. В проекте жилого дома с HPL-фасадом обычно встречаются три задачи:
- Венчающий карниз завершает фасад у кровли или парапета. Это самый крупный по выносу и высоте элемент, и именно его чаще всего имеют в виду под словом «карниз здания».
- Межэтажный карниз (пояс) проходит между этажами, отделяет цоколь или нижние этажи от верхних и держит горизонтальный ритм фасада.
- Надоконный карниз и декоративные карнизы для фасада — небольшие тяги и пояски над проёмами и по плоскости стены, которым не нужен большой вынос.
Раньше такие элементы выкладывали из кирпича, вытягивали по штукатурке или отливали из бетона. Сегодня на фасаде применяют стеклофибробетон, полиуретан, пенопласт под штукатурным слоем, гнутый листовой металл и наборный карниз из алюминия. Для навесного фасада с HPL-облицовкой последний логичен: он такой же сухой, лёгкий и собирается на тот же каркас.

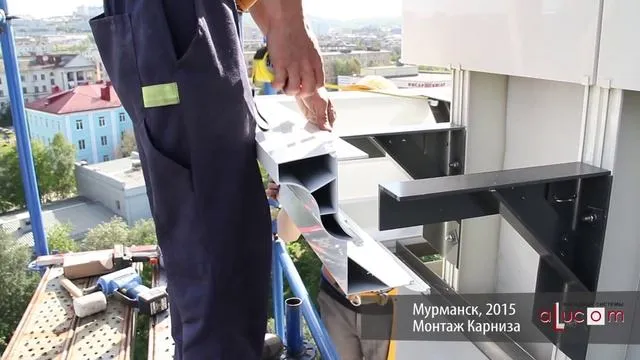

Видео: монтаж карниза на навесной фасад
В ролике производителя видно, как профили заводят на каркас и соединяют между собой на высоте. Для проектировщика он полезен тем, что показывает последовательность сборки и то, как карниз для фасада дома складывается из простых линейных элементов.
Алюминий, пенопласт или СФБ: что сравнить до выбора
На вопрос, чем делать карниз на фасаде, часто отвечают ценой. Для проекта надёжнее сравнить материалы по свойствам, которые влияют на узлы. Карнизы из пенопласта дёшевы в изготовлении, но у них иная природа: это лёгкая основа, на которой работает только армированный штукатурный слой. СФБ — прочный и тяжёлый материал, привычный для классической пластики. Наборный карниз Alucom занимает место между ними по весу и превосходит оба варианта по чистоте линии.
| Свойство | Наборный алюминиевый карниз | Пенопласт под штукатуркой | Стеклофибробетон (СФБ) |
|---|---|---|---|
| Горючесть | Алюминий негорючий | Основа из пенопласта горючая, защищает лишь штукатурный слой | Негорючий |
| Вес и нагрузка на кронштейны | Небольшой вес при хорошей жёсткости, крепёжных элементов нужно немного | Самый лёгкий | Тяжелее остальных, нагрузку на подсистему нужно проверять в расчёте |
| Линия на длинном участке | Постоянное сечение экструзии, без «волны» | Зависит от качества заготовки и толщины штукатурки | Зависит от стыков секций и их подгонки |
| Сезон и способ монтажа | Сухой монтаж, возможен в любое время года | Мокрые процессы: штукатурка и окраска идут при подходящей температуре | Сухая установка секций, но стыки приходится заделывать |
| Ремонт | Повреждённый участок заменяют, не разбирая карниз | Нужно восстанавливать штукатурный слой и окраску | Сколы заделывают, при серьёзном повреждении меняют секцию |
| Окраска | Заводская окраска в любой цвет по RAL | Окраска на объекте поверх штукатурки | Окраска на объекте или в массе |
| Мороз и влага | Не впитывает воду; металл не боится замерзания | Опасны трещины в штукатурном слое: через них влага попадает в основу | Зависит от плотности и защиты поверхности |
Таблица качественная: точные характеристики конкретного изделия зависят от производителя. Для расчёта нагрузок, пожарных требований и узлов используйте документы на выбранную продукцию.
Из чего собран Alucom: профили COR, замок, экструзия

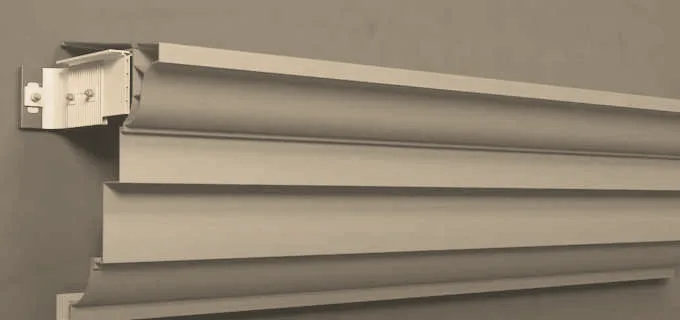

Карниз собирают из экструдированных профилей алюминиевого сплава. Профиль выдавливают через матрицу, поэтому его сечение одинаково по всей длине. На прямых участках фасада это даёт ровную линию без подгонки по месту. Профили разной геометрии соединяются между собой через специальное замковое соединение в произвольном порядке, и в одну сборку можно поставить 10 и более элементов.
Профили относятся к серии COR; по данным производителя, в линейке 14 профилей. В типовых сборках сверху обычно стоит козырёк (COR 01, 01.1, 01.2, 01.3), ниже идут выкружки и полочки (COR 02, 02.1, 02.2, COR 03, 03.1, 03.2), плоские фризовые вставки (COR 05, 05.1) и нижний завершающий профиль COR 04. Это описание по схемам типовых вариантов: в авторском эскизе порядок можно менять.
Для объекта важны и логистика, и монтаж. Элементы окрашивают на заводе и поставляют линейными погонажными изделиями, а соединяют уже при монтаже, поэтому громоздкие секции на объект не везут. Угол карниза можно заказать у производителя или выполнить силами монтажной организации. По данным производителя, это единственный в России производитель алюминиевых карнизов из экструдированных профилей, изобретение запатентовано, а на алюминиевые конструкции и отделочные материалы действует гарантия 50 лет.
Типовые варианты: пояса, межэтажные и венчающие карнизы
Производитель разработал 28 типовых вариантов: вынос от 144 до 754 мм, высота от 251 до 1291 мм. Мы выбрали 16 и разложили их по назначению. Деление условное и отражает проектный ориентир: чем больше вынос и высота, тем ближе вариант к венчающему карнизу. Любую сборку можно изменить или собрать из профилей по своему эскизу. Размеры даны по схемам производителя для типовых сборок.
Пояса и лёгкие тяги
Компактные сборки для надоконных поясков, цокольных тяг и деталировки плоскости.
| Вариант | Вынос, мм | Высота, мм | Профили сверху вниз |
|---|---|---|---|

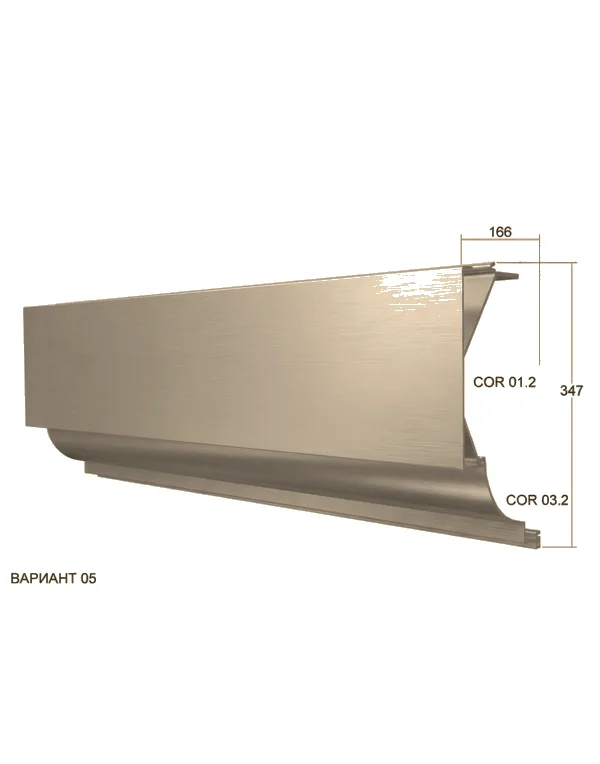

| 05 | 166 | 347 | COR 01.2, 03.2 |
| 01 | 215 | 251 | COR 05.1, 01.2, 05.1 |
| 26 | 358 | 395 | COR 01, 03.1, 04 |
| 04 | 144 | 479 | COR 01.2, 02.1 |
| 27 | 264 | 473 | COR 01.2, 03.1, 04 |
Межэтажные карнизы
Средний вынос и высота; такой межэтажный карниз читается как отдельный горизонтальный элемент и хорошо отбивает воду.
| Вариант | Вынос, мм | Высота, мм | Профили сверху вниз |
|---|---|---|---|
| 08 | 280 | 425 | COR 01, 02.1, 04 |
| 21 | 385 | 457 | COR 01.1, 03, 03.1, 04 |
| 22 | 382 | 462 | COR 01.1, 02.2, 03.1, 04 |
| 18 | 356 | 558 | COR 01.2, 03, 03.1, 04 |
| 12 | 292 | 662 | COR 01.1, 03.1, 05, 04 |

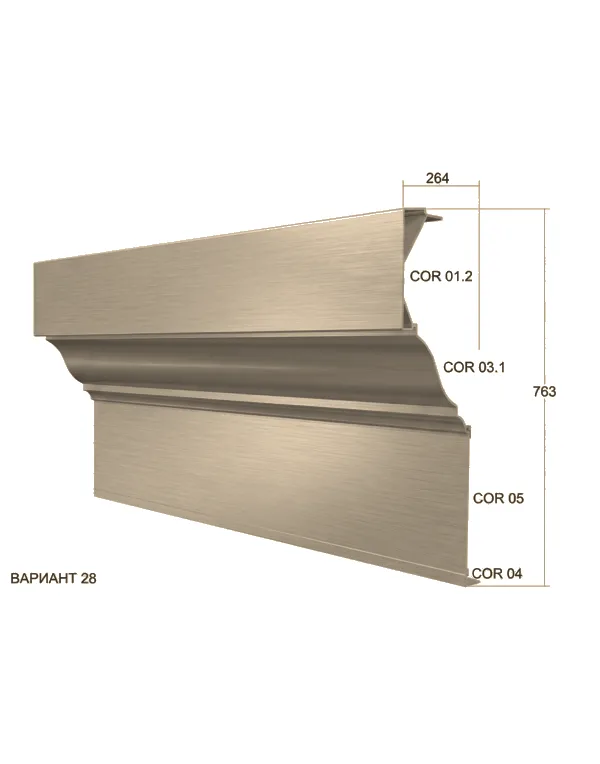

| 28 | 264 | 763 | COR 01.2, 03.1, 05, 04 |
Венчающие карнизы
Крупные многоступенчатые сборки для верха здания. Вынос здесь заметно больше, поэтому кронштейны и шаг каркаса стоит проверять отдельно.
| Вариант | Вынос, мм | Высота, мм | Профили сверху вниз |
|---|---|---|---|

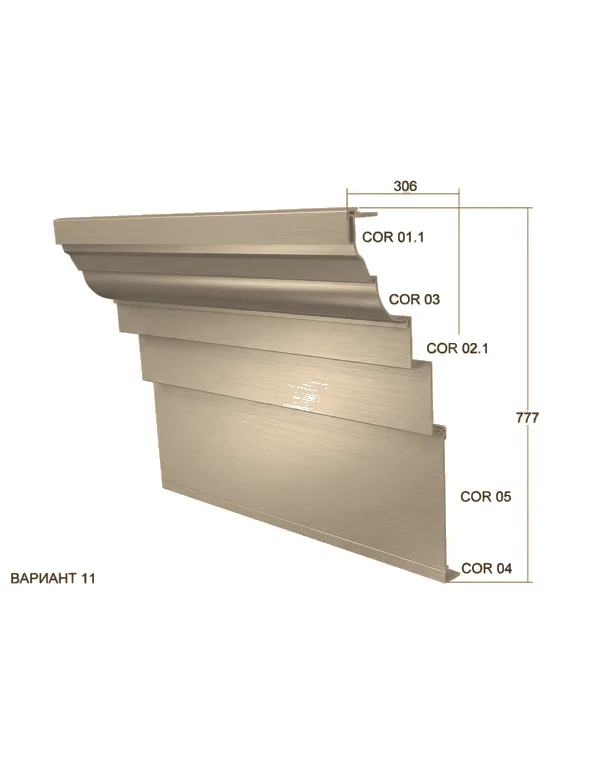

| 11 | 306 | 777 | COR 01.1, 03, 02.1, 05, 04 |
| 02 | 509 | 856 | COR 01.1, 03.1, 02.2, 03.2, 05, 04 |

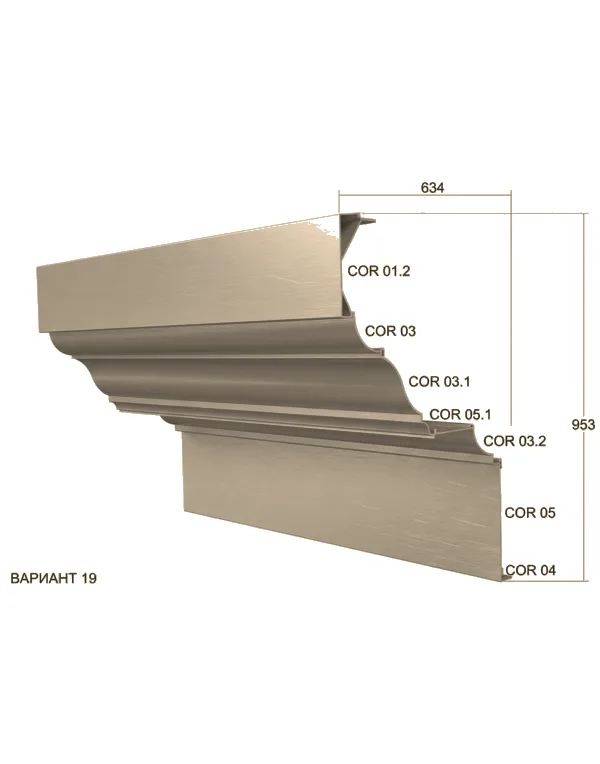

| 19 | 634 | 953 | COR 01.2, 03, 03.1, 05.1, 03.2, 05, 04 |
| 13 | 462 | 1085 | COR 01.2, 03.1, 03, 02.1, 05, 04 |
| 06 | 754 | 1291 | COR 01.3, 03.1, 02, 05.1, 02, 03, 05, 05, 04 |
Как выбрать размер по высоте здания
Размер карниза определяют высота здания, шаг этажей и расстояние, с которого фасад смотрят. Мелкая пластика теряется на высоте, а слишком мощный карниз давит на низкий дом. Ориентиры для проектировщика:
- Низкий дом до 4–5 этажей. Венчающий карниз с выносом около 250–350 мм и высотой до 800 мм: варианты 11, 12, 28. Межэтажный пояс делают проще и ниже: 05, 08, 26.
- Дом средней этажности. На верхе работают сборки с выносом 450–650 мм (13, 19, 02). Пояс между этажами не должен спорить с венчающим карнизом по размеру.
- Высотная часть, доминанта. С земли читается только крупная пластика, поэтому вынос и высота растут: ближе к варианту 06.
Это инженерные ориентиры, а не нормы. Окончательный размер определяется масштабом фасада, нагрузками на кронштейны и согласованием с архитектором. Пришлите фасад, и мы предложим два-три варианта из типовых сборок.
Узлы примыкания: что заложить в проект
Карниз на фасаде живёт за счёт узлов, поэтому их стоит проработать до выпуска рабочей документации:
- Крепление к каркасу. Монтаж — на каркас из кронштейнов и направляющих. Подрядчик может сделать каркас сам или заказать его в составе фасадной системы. Для венчающего карниза с большим выносом нужен усиленный шаг кронштейнов.
- Верхний узел. Козырёк закрывает верх облицовки и стык с кровлей или парапетом. Продумайте, как карниз сочетается с парапетным отливом и гидроизоляцией кровли.
- Стык с HPL-панелями. Нижний профиль завершает карниз и ложится на линию облицовки. Зазоры и вентиляционный канал фасада должны остаться свободными.
- Углы и стыки по длине. Углы карниза можно заказать у производителя или выполнить на объекте. Стыки линейных элементов раскладывайте так, чтобы они не совпадали с углами и осями окон.
- Температурные деформации. Алюминий меняет длину при нагреве, поэтому на протяжённых участках закладывайте компенсационные стыки.
Монтаж сухой, возможен круглый год. Если на фасаде уже применяется вентилируемый фасад из HPL, карниз ставят на тот же каркас. Подробнее о материале облицовки: фасадный HPL LEMARK EG.
Цвет карниза и сочетание с HPL-облицовкой
Элементы окрашивают на заводе в любой цвет по RAL. На схемах карниз показан в светлой слоновой кости (RAL 1015), но цвет подбирают под проект. Есть три рабочих приёма:
- Тон в тон с облицовкой. Карниз растворяется в плоскости и работает как пластика, а не как акцент. Подходит для спокойных фасадов.
- Светлый карниз на тёмной облицовке. Линия яруса читается издалека, венчающий карниз получает силуэт на фоне неба.
- Нейтральный оттенок рядом с цветным HPL. Серый или тёплый светлый тон не конкурирует с декором панелей.
Декор панелей подбирайте по каталогу декоров HPL LEMARK: можно приложить образец рядом с RAL-веером. Если нужен нестандартный раскрой элементов облицовки у карниза, посмотрите раздел обработки и раскроя под заказ.
Как заказать: что прислать для расчёта
- Фасады или развёртки с отметками этажей, высоту здания и регион объекта.
- Эскиз карниза или номер типового варианта (01–28); если вариантов несколько, укажите, где какой стоит.
- Длины по фасадам, количество внешних и внутренних углов.
- Желаемый цвет по RAL или декор HPL, рядом с которым будет карниз.
- Описание подсистемы, если она уже выбрана, или информацию о том, что каркас нужен в комплекте.
Цена — по запросу: она зависит от варианта, длины и количества углов. Свяжитесь с нами по телефону +7 (903) 790-61-94 или напишите на orders@495-136-61-94.ru, либо оставьте заявку в форме на странице контактов. Офис: Москва, Каширское шоссе, д. 3, к. 2, стр. 9. Доставка по России и в страны СНГ — транспортными компаниями со склада производителя в Московской области.
Отправить эскиз и получить расчёт →
Вопросы и ответы
Можно ли собрать карниз по эскизу архитектора?
Да. Профили соединяются замком в произвольном порядке, поэтому типовой вариант можно изменить или собрать свою комбинацию. Эскиз лучше прислать до выпуска рабочей документации.
Чем наборный карниз отличается от карниза из пенопласта?
Алюминий негорючий, красится на заводе и собирается всухую в любое время года. Пенопластовая основа горючая, а долговечность определяет штукатурный слой. Сравнение по свойствам приведено в таблице выше.
Как делают углы?
Угол карниза можно заказать у производителя или выполнить силами монтажной организации. На стадии заказа укажите количество внешних и внутренних углов.
Нужна ли отдельная подсистема?
Монтаж идёт на каркас из кронштейнов и направляющих. Его может выполнить подрядчик либо заказать в составе фасадной системы, например вместе с вентфасадом из HPL.
Какой цвет выбрать к HPL-панелям?
Окраска — любой RAL. Тон в тон с облицовкой даёт спокойный фасад, контрастный карниз выделяет ярус. Цвет согласуют на образцах.
